Los mejores tratamientos de superficies industriales para vidrio de cubierta de pantalla se dividen en dos categorías: grabado antideslumbrante (AG) y recubrimiento antirreflectante (AR). Ambos ofrecen cierto grado de reducción del deslumbramiento al reducir el efecto aparente de la luz exterior en la legibilidad de la pantalla, pero lo hacen a través de procesos ópticos radicalmente diferentes. AG dispersa la luz reflejada al hacer que la superficie del vidrio sea químicamente rugosa. AR lo cancela efectivamente mediante el uso de un recubrimiento multicapa de materiales selectivamente transparentes para causar interferencias destructivas. El tipo de vidrio de cubierta antirreflejos versus antirreflectante que mejor se adapta a su aplicación de visualización industrial depende de su entorno de uso, calidad de imagen requerida y presupuesto.

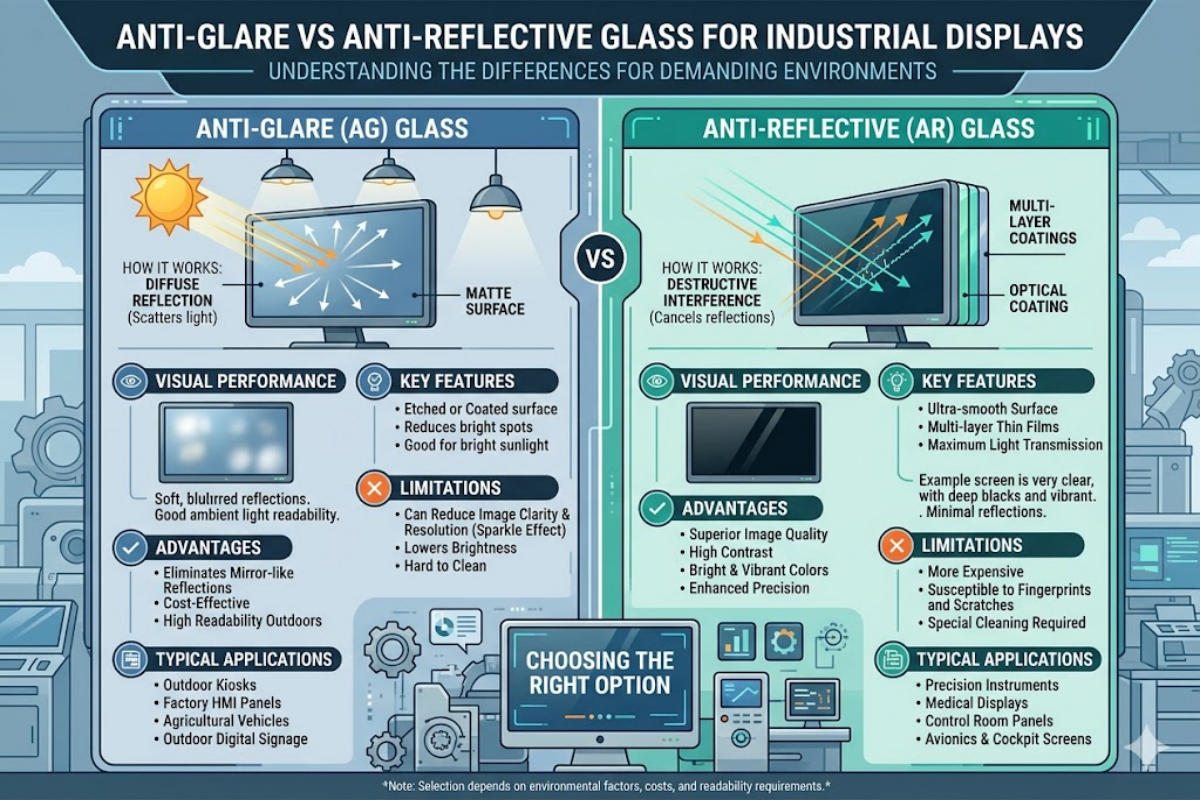

De un vistazo « Comparación de vidrio antirreflejos y antirreflectantes
Aquí está la simple comparación entre vidrio antirreflejos y antirreflectante. Ambas superficies reducen el molesto deslumbramiento, pero AG lo hace manipulando el camino de la luz mientras AR suprime su reflejo. Al establecer la diferencia entre superficies antirreflejos y antirreflectantes, tenga en cuenta estos factores.
| Propiedad | Antideslumbrante (AG) | Antirreflectante (AR) |
|---|---|---|
| Método | El grabado químico crea microtextura en la superficie del vidrio | Deposición de película delgada multicapa (MgF2, SiO2, TiO2) |
| Reflectancia | ~2-3% (luz dispersa, no eliminada) | <0,5% por superficie (luz cancelada por interferencia destructiva) |
| Transmisión ligera | 90-92% | >95% (hasta 99% con pilas premium) |
| Neblina (ASTM D1003) | 10-40% (ajustable por profundidad de grabado) | <1% |
| Claridad de imagen | Ligeramente suavizado (aspecto mate) | Claro como el cristal (acabado brillante conservado) |
| Visibilidad de huellas dactilares | Impresiones de máscaras de textura baja | La superficie alta y brillante muestra impresiones |
| Durabilidad por rayones | La superficie alta grabada es inherentemente dura | El revestimiento es moderado y se puede rayar |
| Costo | Inferior | Superior (proceso de deposición al vacío) |
| Mejor para | Hmi de fábrica, quioscos exteriores, pantallas táctiles con contacto frecuente | Exhibiciones médicas, estaciones de inspección, paneles de alta resolución |
Para la mayoría de los usos industriales, el antideslumbrante siempre tiende a ser más práctico para paneles HMI con interacción directa con el operador. Espacie cualquier elemento de control lejos de los ángulos de visión ambientales donde pueda deslumbrar. Despriorizar los recubrimientos AR a menos que la visibilidad se vuelva crítica.
Cómo funciona el vidrio antideslumbrante « Grabado de superficies y dispersión de luz
La investigación comienza cuando la luz incide en la superficie grabada con AG. Grabar químicamente el vidrio crea una rugosidad superficial de 6 a 50 micrones (descrita como “agresiva” o “suave” por diferentes proveedores). Esta reflexión difusa distribuye una amplia distribución angular de la luz entrante, diluyendo la intensidad y haciendo que sea menos probable que cause distracción. En cambio, los ingenieros llaman a esta dispersión una redistribución angular de banda ancha de la energía luminosa reflejada que, de otro modo, forma un deslumbramiento con manchas.
Los niveles de neblina antideslumbrante están clasificados por ASTM D1003. Alrededor de 10% la neblina genera una supresión muy leve del deslumbramiento con el menor impacto en la nitidez. Los objetivos de neblina 15% evitan el deslumbramiento molesto y son más fáciles para los ojos, mientras que los niveles de neblina 25-40% hacen que incluso el deslumbramiento ambiental fuerte sea manejable, a expensas de una apariencia mate más apagada de la superficie. Los recubrimientos antideslumbrantes difunden activamente la luz reflejada en lugar de eliminarla.
Desde nuestra planta de producción:
“Ofrecemos un proceso de grabado antideslumbrante capaz de manejar hasta niveles de neblina de 40%, especificados por proyecto del cliente. El grabado AG, sensible y estándar de la industria, produce una capa de neblina de 15-25% como el mejor compromiso entre el control del deslumbramiento y la claridad de la imagen en condiciones típicas de iluminación de fábrica.”
Ver todos nuestros opciones de lentes de cubierta HMI personalizadas, incluidos tratamientos de vidrio antirreflejos y antirreflectantes.

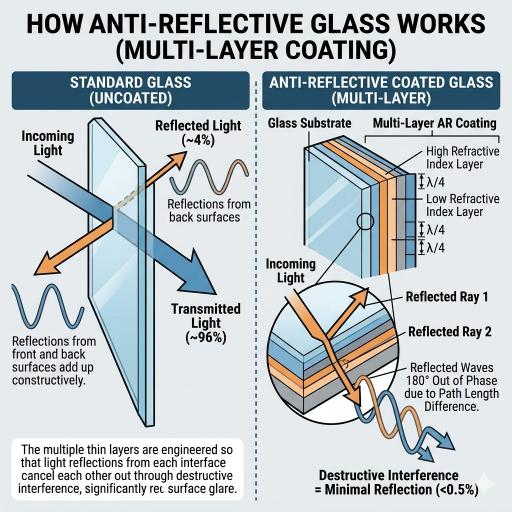

Cómo funciona el vidrio antirreflectante « Revestimiento de película delgada multicapa
Los vidrios recubiertos de AR se construyen como películas delgadas multicapa en cámaras de vacío especializadas. Las capas están hechas de deltas de fluoruro de magnesio (MgF), dióxido de silicio (SiO) o dióxido de titanio (TiO). El espesor de cada capa se calibra con láser para que coincida con una determinada banda estrecha de luz visible (400-700 nm). Cuando las ondas de luz se reflejan en cada capa, interfieren destructivamente entre sí impidiendo que se forme la luz reflejada. Este enfoque de múltiples películas es la forma en que los recubrimientos AR logran el mejor rendimiento óptico antirreflectante.
Según el Artículo de Wikipedia sobre recubrimientos antirreflectantes, banda ancha, las pilas que se adaptan a todo el espectro visual normal (aproximadamente 400-700 nm) producen habitualmente un AR máximo inferior a 0,5%. Las pilas de banda estrecha enfocadas en longitudes de onda discretas (como el verde amarillento de 555 nm para el ojo humano más brillante) pueden empujar la reflectancia por debajo de 0,1%, socavando la sensibilidad de nuestro ojo.
Una superficie de vidrio desnuda refleja alrededor de 4% de luz incidente. Esto significa casi 8% de luz incidente en 2 superficies, reflejándose nuevamente en nuestro ojo. Los recubrimientos AR de triple capa reducen esto a 0% más cercano, lo que brinda una transmitancia ultra alta. En una pantalla industrial, esto puede traducirse directamente en una fidelidad adicional en contraste, color y profundidad de imagen.
Claridad óptica y calidad de imagen
En cuanto a la fidelidad de la imagen sin procesar, el vidrio recubierto de AR es mejor. Al preservar una superficie clara, brillante, no grasosa y no mate, el contenido de la imagen a través del vidrio se parece al que representa el panel. Las pantallas sanitarias, las estaciones de inspección por visión artificial y cualquier aplicación crítica en color requieren un recubrimiento AR.
El reflejo sobre el vidrio sin recubrimiento sería tan parecido a un espejo que la imagen sería imposible de analizar.
Vidrio AG impone un compromiso manejable. La aplicación de grabados AG actuales a una turbidez de 15-25% es generalmente consistente con la lectura perceptiva de paneles HMI industriales estándar. Con una resolución inferior a 200 PPI (típica de 7 pantallas táctiles industriales de 15 pulgadas), los efectos de la turbidez AG sobre la nitidez son apenas visibles.
Incluso en niveles de neblina moderados, la capacidad del operador para leer números de estado, explorar menús e interpretar alarmas codificadas por colores sigue siendo razonablemente alcanzable.
Error frecuente: la neblina AG no equivale a la borrosidad. Los métodos actuales de grabado químico brindan una microtextura de dispersión constante de la luz (a través de acabados de capa dura, manchas o pintura) que reduce el deslumbramiento pero no resta claridad a la visualización de la pantalla. Una neblina inferior a 25% apenas es perceptible en una HMI típica.
Durabilidad, limpieza y resistencia ambiental
El vidrio AG es más duradero en un sentido práctico. Dado que la superficie está grabada en el propio vidrio, con el tiempo no se descascarará, pelará ni desgastará cuando se lave repetidamente. Los trabajadores que laven pantallas con agentes de limpieza o desinfectantes de resistencia industrial en un entorno de fábrica preferirán AG.
En realidad, las manchas son menos visibles ya que el acabado mate no las muestra bien, lo que también significa menos limpieza.
Por el contrario, el revestimiento AR se encuentra en la superficie del vidrio y, por lo tanto, es más susceptible a rayarse. La mayoría de las pilas de alta gama tienen una capa superior de capa dura que proporciona resistencia a los rayones, pero los productos químicos y equipos de limpieza agresivamente abrasivos aún pueden dañar el recubrimiento. Cuando el vidrio se manipula constantemente en una sala limpia u otra aplicación en un ambiente controlado, el rendimiento de la RA puede ser muy duradero.
Por ejemplo, muchos equipos de monitoreo radiológico pueden tener recubrimientos AR durante toda su vida funcional.
Ya sea AG o AR en revestimiento de superficies......gs se pueden usar en vidrio templado de corriente quebradiza sin cambios en la resistencia al impacto.
Costo, plazo de entrega y consideraciones mínimas de pedido
Costos de superficie: grabado AG versus recubrimiento AR. En términos de costo unitario, grabar químicamente los paneles tiene una ventaja significativa sobre el recubrimiento AR.
Dado que se trata de un proceso por lotes, el grabado químico puede procesar varios paneles en un solo lote, manteniendo bajo el costo unitario. El recubrimiento AR, por el contrario, requiere deposición al vacío, un proceso que exige costosos equipos de cámara y añade tiempo de entrega.
Comúnmente para el proyecto de presupuesto restringido, AG se utiliza como base práctica. El recubrimiento antirreflectante se justifica por el costo adicional, cuando los requisitos de especificación para la calidad de la imagen son estrictos (como cuando el usuario ve texto fino o colores valiosos a través del vidrio de cubierta en pantallas médicas o señalización detrás de una pantalla cerrada de vidrio). Los ingenieros del proyecto deben comparar el costo incremental del recubrimiento AR con la mejora incremental obtenida en la óptica.
¿cuál debería elegir para su exhibición industrial?
Utilice Antideslumbrante (AG) Cuando:
✔ Los operadores tocan la pantalla con frecuencia (tolerancia a las huellas dactilares)
La iluminación de fábrica o exterior proporciona importantes fuentes de luz ambiental.
✔ La resolución de la pantalla está por debajo de 200 PPI
✔ Se espera limpieza con disolventes industriales
✔ El costo debe mantenerse bajo en la producción de gran volumen
Utilice antirreflectante (AR) Cuando:
✔ La claridad de la imagen y la precisión del color no son negociables
✔ La resolución de la pantalla supera los 200 PPI
✔ El entorno está controlado (sala limpia, laboratorio, oficina)
El vidrio se coloca detrás de la fachada y rara vez se manipula directamente
✔ La aplicación requiere máxima transmisión de luz (>95%)
El vidrio combinado AG/AR se puede aplicar a proyectos en los que el grabado AG y el recubrimiento AR se recubren sobre una sola pieza de vidrio. AG y AR juntos combinan la reducción del deslumbramiento basada en dispersión del grabado con la supresión de reflectancia del recubrimiento de película delgada. Los paneles HMI para exteriores que funcionan bajo la luz solar directa son una aplicación típica de este combo.
Para paneles HMI para exteriores bajo luz solar directa, consulte nuestra guía sobre pilas de revestimiento de vidrio para pantallas legibles por la luz solar.
Revise nuestro cristal de visualización industrial completo con el tratamiento superficial adecuado.
Nuestra perspectiva
En SW Glass ofrecemos la aplicación interna de grabado AG, recubrimiento AR y recubrimiento AF (antihuellas dactilares) en nuestra planta de Dongguan. En nuestra fábrica realizamos ambos tipos de tratamientos de superficie todos los días en vidrio de cubierta templado y reforzado químicamente para clientes industriales de HMI, dispositivos médicos, automoción y electrónica de consumo. Lo anterior se ha basado en nuestro conocimiento de producción sobre el recubrimiento de decenas de miles de paneles de vidrio de cubierta por mes durante un período de más de 10 años.
Preguntas frecuentes
¿cuál es mejor, antideslumbrante o antirreflectante?
Ver respuesta
Ninguna de las dos es necesariamente la mejor opción. AG es más adecuado para entornos de luz brillante y de alto contacto donde las especificaciones de huellas dactilares son una preocupación. Los entornos controlados donde la calidad de la imagen es una prioridad funcionan mejor con recubrimientos AR.
¿puedo usar AG y AR juntos?
Mostrar respuesta
Sí. Este es un enfoque híbrido: el recubrimiento AR se deposita directamente sobre un sustrato grabado con AG. La combinación de minimización del deslumbramiento basada en dispersión con supresión de reflectancia basada en película delgada es una solución muy buena en aplicaciones con tolerancia a las huellas dactilares OCT y necesidades ópticas de última generación (por ejemplo, pantallas médicas para exteriores o paneles HMI legibles por el sol). para transporte.
¿por qué el vidrio antirreflejos a veces parece turbio?
Leer respuesta
Los niveles de neblina superiores a 35% provocan una textura visual de la superficie, que algunos usuarios asocian con la nubosidad. La neblina en 15-25% aún evitará este problema y proporcionará una reducción del deslumbramiento.
¿cuáles son las desventajas de una pantalla antideslumbrante?
Mostrar respuesta
El grabado AG embota la imagen mostrada, suavizando la nitidez percibida con solo un toque. En pantallas de alta resolución por encima de 300 PPI, la microtextura que se ve en la superficie AG puede hacer que la pantalla muestre un patrón brillante o muaré que puede enmascarar detalles finos. Los colores también serán algo apagados en comparación con un panel recubierto de AR brillante. Para la mayoría de las estaciones de trabajo de imágenes médicas o monitores de clasificación de color, esto empuja la especificación hacia el recubrimiento AR de todos modos.
¿el vidrio antirreflectante es adecuado para uso en exteriores?
Leer respuesta
El recubrimiento AR reduce la reflectancia por debajo de 0,5% por superficie, incluso bajo luz solar intensa. Pero un quiosco o aplicación de señalización al aire libre, con su frecuente contacto público con los dedos, normalmente utiliza una combinación de AR/capa dura, o selecciona AG, para la tolerancia a las huellas dactilares.
¿el tratamiento de superficies afecta el rendimiento del sensor táctil?
Mostrar respuesta
No. Ni el grabado AG ni el recubrimiento AR tienen ningún impacto en la detección táctil PCAP. Cada tratamiento preserva las características dieléctricas que los sensores PCAP necesitan para detectar el contacto de los dedos en el vidrio de la cubierta. La sensibilidad capacitiva, la precisión multitáctil y el rechazo de la palma no se ven afectados. Nuestro equipo de ingeniería garantiza el rendimiento táctil en todos los tratamientos de superficie antes de aprobarlos para la producción.
