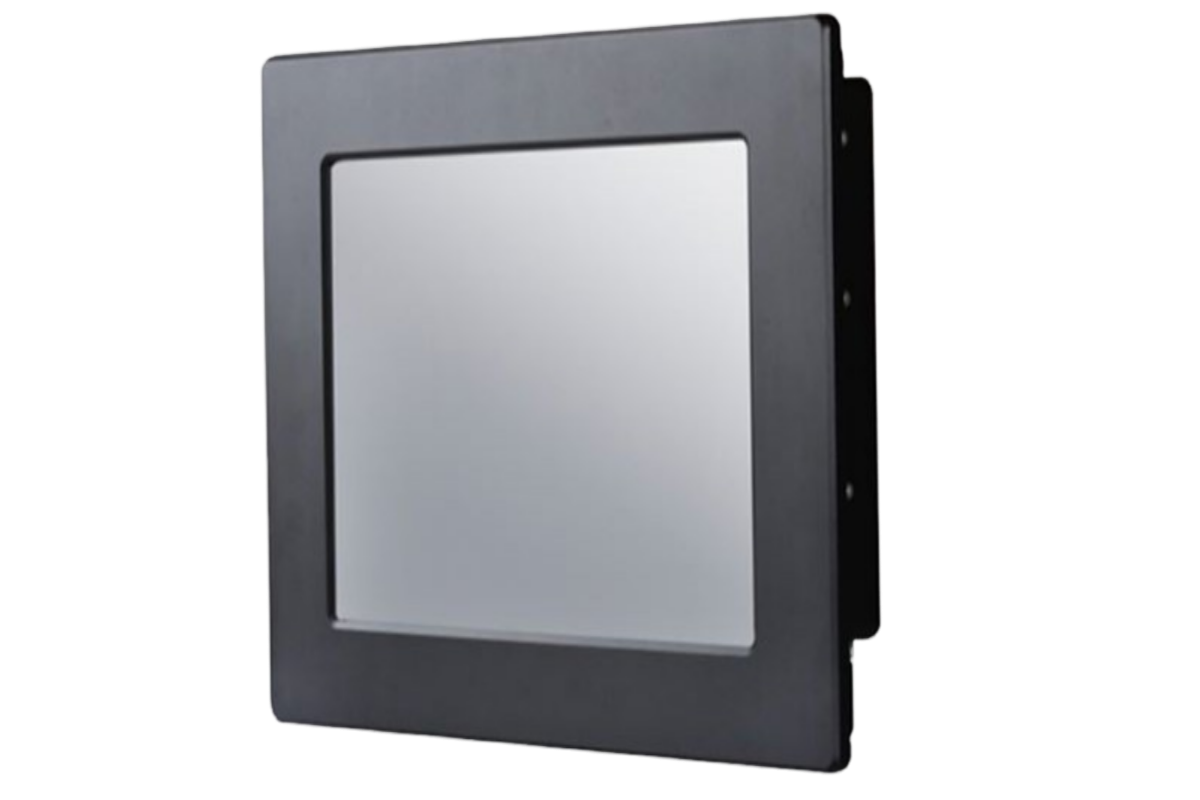

Proyectos OEM de vidrio de pantalla táctil industrial: guía de diseño

Guía de diseño de vidrio de pantalla táctil industrial para proyectos OEMs

El vidrio de pantalla táctil industrial parece simple desde el exterior. La mayor parte de la dificultad se encuentra debajo de la superficie. Los diseños OEM en funcionamiento deben equilibrar el rendimiento táctil, la resistencia del vidrio de cubierta, la legibilidad, el ajuste del controlador, la unión, el sellado y la forma en que se utilizará la unidad final en el piso de fábrica. Los paneles que se sienten bien en un banco pueden volverse molestos una vez que los operadores usan guantes, se lavan en la línea o trabajan bajo luz directa.

Por esa razón, la mayoría de los proyectos de pantalla táctil OEM fracasan o tienen éxito durante la etapa de especificación en lugar de durante el ensamblaje final. Los equipos que se mueven más rápido no son los que primero piden el precio de vidrio más bajo. Son ellos los que bloquean la pila, definen el entorno y acuerdan las puertas de prueba antes de que comiencen las herramientas.

Dongguan Saiwei Glass Co., Ltd. construye ópticas pantalla táctil de cristal y cubreobjetos para dispositivos electrónicos y eléctricos. El equipo trabaja con más de 50 técnicos de productos, más de 100 unidades de equipos automatizados y equipos de prueba, capacidad anual superior a 1 millón de unidades de cubreobjetos y el proyecto oscila entre 7 y 42 pulgadas. Esos detalles importan aquí porque la guía de diseño OEM solo funciona cuando está vinculada a los límites de fabricación reales.

Esta guía analiza las decisiones que dan forma a los proyectos OEM de vidrio de pantalla táctil industrial: qué pertenece a la pila, cuándo tiene sentido el tacto capacitivo proyectado, cómo cambia el espesor del vidrio de la cubierta, qué se debe verificar para el funcionamiento en húmedo o enguantado y cómo calificar. un proveedor antes de la construcción piloto. Está escrito para equipos OEM que compran o desarrollan pantallas táctiles para aplicaciones industriales. El objetivo es hacer que la próxima revisión del diseño sea más corta y clara.

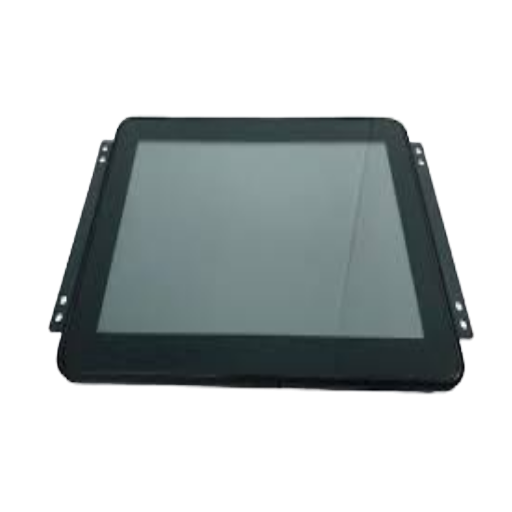

Qué significa el vidrio de pantalla táctil industrial en una pila OEM

Un conjunto de vidrio con pantalla táctil OEM es más que una lámina superior de vidrio. En la práctica, la pila suele incluir el vidrio de cubierta, la impresión decorativa o capa frontal muerta, el sensor táctil, capas adhesivas, una pantalla LCD u otro módulo de visualización y la electrónica del controlador que interpreta cada evento táctil. Por eso, una solicitud de cotización que dice sólo “panel de pantalla táctil” rara vez llega rápidamente a un diseño estable. La pila debe definirse como un sistema.

En una revisión de 2022 en Micromáquinas, los investigadores señalan que las pantallas táctiles modernas se basan en varios enfoques de detección, siendo las pantallas táctiles resistivas y capacitivas las principales familias utilizadas en productos reales. Para el trabajo OEM, el punto no es la taxonomía académica. La capa táctil y el vidrio de cubierta deben coincidir desde el principio porque el vidrio afecta la transmisión de la señal, la sensación mecánica y la confiabilidad a largo plazo.

Cuando nuestro equipo revisa una nueva solicitud táctil OEM, la primera conversación útil no es “¿cuál es su presupuesto?” Es “¿qué tocará el operador, a través de qué capa, en qué entorno y con qué modo de falla no puede aceptar?” Una vez que esas respuestas sean claras, la discusión sobre las soluciones de visualización se vuelve concreta.

Elegir la tecnología de pantalla táctil adecuada para uso industrial

Para la mayoría de los proyectos táctiles industriales, la verdadera elección es entre el tacto capacitivo proyectado y el tacto resistivo. Entre los principales tipos de pantallas táctiles utilizadas en los sistemas de control industrial, esas dos siguen siendo las rutas de diseño que la mayoría de los equipos OEM comparan primero. Las pantallas táctiles capacitivas brindan el frente de vidrio limpio, el comportamiento multitáctil y la mayor calidad óptica que esperan la mayoría de las HMI modernas. Los diseños resistivos aún se mantienen firmes donde la entrada tiene que funcionar con cualquier objeto, con menor complejidad del controlador o en equipos más antiguos donde la interfaz de usuario es simple y la pantalla no necesita una apariencia premium.

Lo mismo Revisión de micromáquinas Explica que los sistemas capacitivos detectan un cambio en la capacitancia del tacto, mientras que los sistemas resistivos dependen de la presión física entre capas conductoras. Esa distinción importa en el taller. Las pilas táctiles capacitivas proyectadas se sienten ligeras y rápidas, pero son menos indulgentes si el vidrio de la cubierta se vuelve demasiado grueso o si el firmware no está ajustado para guantes, películas de agua o ruido eléctrico. En muchas construcciones industriales resistentes, se eligen pantallas táctiles capacitivas proyectadas y paneles táctiles capacitivos porque admiten un frente sellado y mejores ópticas al mismo tiempo. El tacto resistivo puede ser más fácil de activar con guantes o herramientas gruesas, pero brinda un rendimiento óptico más suave y una sensación diferente en la superficie frontal.

Ingeniería del vidrio de cubierta y la lente de cubierta: espesor, resistencia, bordes y acabado superficial

El vidrio de cubierta es donde los proyectos OEM se vuelven mecánicos, ópticos y de proceso al mismo tiempo. El espesor afecta la rigidez y la resistencia a la rotura, pero también cambia la transmisión táctil. La impresión tiene que ocultar zonas adhesivas y componentes electrónicos sin crear defectos visibles. Los agujeros, ranuras, chaflanes y perfiles de borde influyen tanto en el montaje como en el rendimiento. Una vez que el dibujo del vidrio frontal es incorrecto, cada reparación posterior cuesta más.

Un estudio de 2021 sobre detección capacitiva mutua en pantallas ultrafinas informa que la estructura dieléctrica sobre los electrodos cambia el comportamiento de acoplamiento, lo cual es una de las razones por las que el espesor del vidrio no puede tratarse solo como una opción cosmética. El artículo también señala que las capas de cubierta en estos sistemas suelen estar en el rango de unos pocos cientos de micrómetros en estructuras de consumo delgadas, pero los productos industriales a menudo se vuelven más gruesos porque necesitan un equilibrio diferente de resistencia y margen de manejo. Eso no hace que el diseño sea incorrecto. Simplemente significa que el controlador táctil y el sensor deben ajustarse alrededor de la construcción de lente real en lugar de una pila de referencia genérica.

En términos de fabricación, el dibujo de la cubierta de vidrio generalmente necesita resolver seis cosas temprano: contorno terminado, ventana de visualización, relación del área activa con la pantalla LCD, espesor total objetivo, forma del borde y límites de impresión. Si uno de ellos se mantiene vago, el proyecto comienza a perseguir conflictos de tolerancia. Esto es especialmente cierto para el vidrio de cubierta de pantalla táctil con impresión de máscara negra, ventanas de iconos, recortes de cámara o indicador y requisitos de color de bordes decorativos.

El acabado de la superficie merece una nota aparte. La investigación publicada en 2022 sobre estructuras antirreflectantes para vidrio templado informó reducciones de luz reflejada de hasta 75% manteniendo al mismo tiempo una transparencia de alrededor de 90% en la estructura probada, lo que muestra por qué el tratamiento AR puede valer la pena el proceso adicional cuando la pantalla debe permanecer legible bajo luz intensa. Por otro lado, las opciones antideslumbrantes y antihuellas deben combinarse con el entorno real. Un panel frontal en una sala de control interior limpia no necesita el mismo perfil de compensación que una HMI de control de máquina que limpia el polvo, el aceite y las toallitas en cada turno.

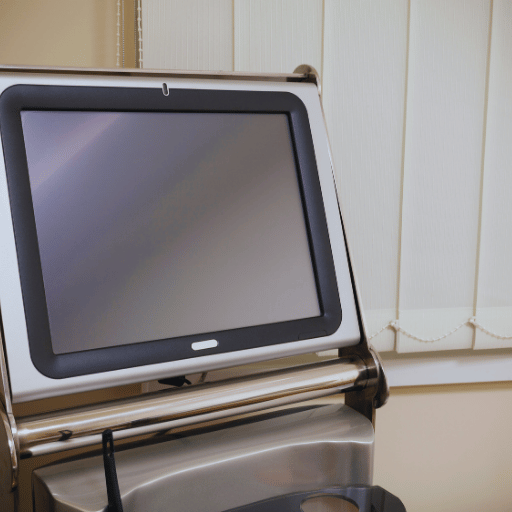

Diseño para entornos resistentes: legibilidad, uso de guantes y confiabilidad

Los entornos industriales empujan las pantallas táctiles de una manera que el hardware de oficina nunca ve. Puede haber lavado, polvo en el aire, niebla refrigerante, luz ambiental intensa, ruido eléctrico y funcionamiento con guantes en el mismo producto. Es por eso que un monitor táctil industrial que funciona bien en un laboratorio aún puede fallar en el campo.

La legibilidad a menudo se rompe primero. Un estudio de factores humanos disponible a través de PMC descubrí que la luz directa y los reflejos pueden degradar gravemente el uso de la pantalla, y los problemas se vuelven evidentes con una iluminación ambiental intensa. Para el trabajo OEM, eso significa que la legibilidad no es sólo un tema de brillo LCD. Cubra el acabado de la superficie del vidrio, el control del espacio de aire y la reflexión del panel frontal, todo importa. Si la máquina se enfrenta a ventanas, tragaluces o luz exterior abierta, la decisión sobre el vidrio debe tomarse teniendo eso en cuenta.

Las expectativas de sellado e impacto también necesitan objetivos escritos. IEC 60529 define el sistema de código IP para protección de ingreso, mientras NEMA 250 cubre los tipos de gabinetes utilizados en equipos eléctricos industriales. Esos estándares no le indican qué panel de pantalla táctil comprar, pero sí le indican a qué debe resistir el gabinete terminado. Si la carcasa HMI apunta a IP65 u otro objetivo sellado, el vidrio frontal, la interfaz de la junta y las zonas adhesivas deben soportar ese sello en lugar de trabajar contra él.

Aquí a menudo se pasa por alto un detalle: la estructura de soporte detrás del vidrio. Una lente de cubierta gruesa no salva un diseño si el gabinete se flexiona y empuja la carga hacia una esquina. La confiabilidad proviene de todo el conjunto frontal, no solo del vidrio.

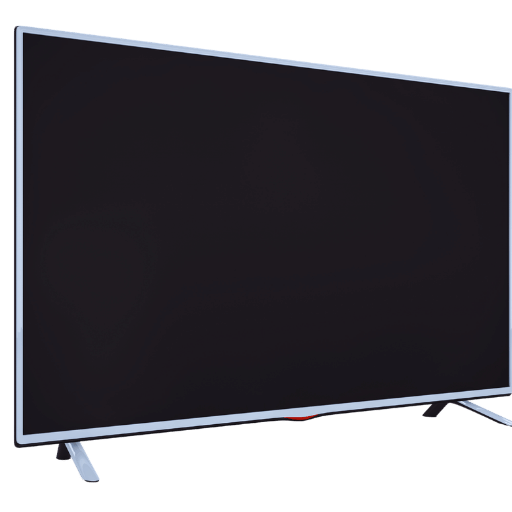

Integración de vidrio con LCD, unión y electrónica

La integración es donde las piezas buenas aún pueden producir una pantalla deficiente. Un proveedor de vidrio puede fabricar una lente limpia. Un proveedor de LCD puede enviar un módulo sólido. Sin embargo, el monitor de pantalla táctil combinado aún puede mostrar burbujas en los bordes, contraste deficiente, respuesta táctil débil o activadores falsos aleatorios si la línea de unión y el ajuste del controlador se manejan tarde.

Un artículo de 2021 sobre soluciones antimicrobianas para interfaces táctiles, publicado en Micromáquinas, señala que agregar capas dieléctricas como vidrio adicional, película o adhesivo óptico cambia el comportamiento electrostático visto por el controlador. El artículo no es un manual de vidrio de cubierta OEM, pero la lección de ingeniería es directamente útil: cualquier cambio en la pila frontal puede forzar la reajuste del controlador. Precisamente por eso “¿Se pueden vincular módulos LCD proporcionados por el cliente?” no es una simple pregunta de sí o no. La respuesta correcta depende de la cadena de tolerancia mecánica y de cómo responden los componentes electrónicos a la pila final.

1. Confirme el contorno de la pantalla LCD, el área activa, el área de visualización, la dirección del conector y las referencias de montaje antes de congelar el archivo de impresión del vidrio de la cubierta.
2. Defina si el proyecto utiliza un conjunto de entrehierro o una unión óptica, luego revise los límites de planitud y limpieza con las piezas reales.
3. Sintonice el controlador táctil en la pila adherida real, no en una muestra sustituta con diferente espesor de vidrio o adhesivo.
4. La precisión del borde de carrera, el rechazo de agua, la entrada de guantes y las comprobaciones de EMC en la unidad ensamblada en lugar de en el sensor táctil simple.
5. Mantenga una muestra dorada después de la validación para que las comprobaciones de lote posteriores se comparen con una referencia estable.

Cuando se trata de módulos LCD proporcionados por el cliente, el enfoque más seguro es solicitar datos 2D y 3D con anticipación, luego verificar la alineación del área activa, la altura Z y la compatibilidad de la zona de unión antes de cualquier ejecución piloto. Si esos archivos llegan tarde, los equipos de ensamblaje comienzan a resolver un problema mecánico con las soluciones alternativas del proceso y el resultado es una pila que nunca se siente resuelta.

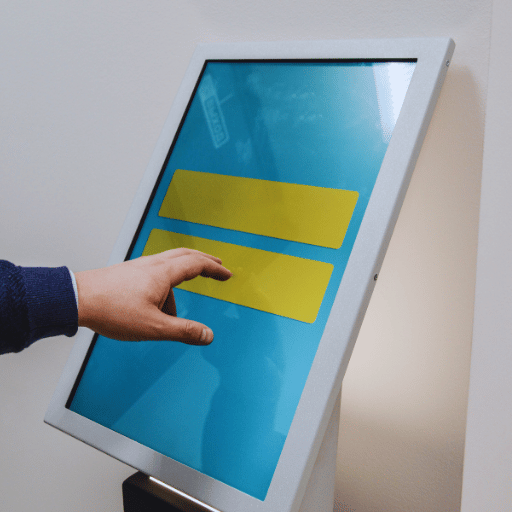

Flujo de trabajo de fabricación OEM y lista de verificación de calificación de proveedores

La selección de proveedores debe tratarse como un filtro de ingeniería, no como una formalidad de compra. Un proveedor capaz de proyectos de pantalla táctil personalizada debería poder discutir el dibujo, la impresión, el refuerzo, el recubrimiento, la unión, el método de inspección y el plan de control piloto del vidrio frontal en una sola reunión. El mismo proveedor también debería explicar cómo puede personalizar la pila y dónde no. Si esos temas se ubican en silos separados, es más probable que el proyecto se ralentice durante la revisión de la muestra.

En una reunión de calificación real, haga preguntas directas. ¿Puede el proveedor soportar el tacto y la cubierta de vidrio personalizados, o solo el vidrio? ¿Pueden unir la pantalla LCD o enviar solo la lente? ¿Qué método de prueba se utiliza para la adhesión de la impresión, la apariencia y el desconchado de los bordes? ¿Cómo se controlan las ventanas de color y tinta entre lotes? ¿Qué artículos se verifican al 100 por ciento y cuáles se muestrean? No necesita respuestas de marketing pulidas aquí. Necesita respuestas de proceso claras y un camino realista hacia soluciones personalizadas cuando la primera compilación muestra un vacío.

Para los proyectos de vidrio con pantalla táctil OEM, el mejor momento para descubrir una brecha con los proveedores es antes de la producción piloto. Una vez que la unidad llega a la prueba de campo, cada cambio evitable cuesta tiempo calendario, no solo costo de material. Por eso la lista de verificación de calificaciones pertenece a la primera fase de abastecimiento, no al final.
