Os prismas óticos são dispositivos excecionais utilizados pelos cientistas para direcionar a luz. A capacidade destes instrumentos para refratar e dispersar a luz, bem como para refletir e dividir feixes luminosos, torna-os essenciais nas investigações científicas e nas aplicações tecnológicas práticas. Este artigo apresenta um estudo abrangente dos prismas óticos, no qual são analisados os diferentes tipos, os materiais utilizados no seu fabrico e as suas múltiplas utilizações. O guia fornece informações completas sobre o funcionamento dos prismas, os princípios científicos subjacentes à sua conceção e as várias aplicações industriais, incluindo as telecomunicações, a imagiologia médica e a fotografia. Estes elementos básicos são ferramentas essenciais para os cientistas estudarem e controlarem a luz.

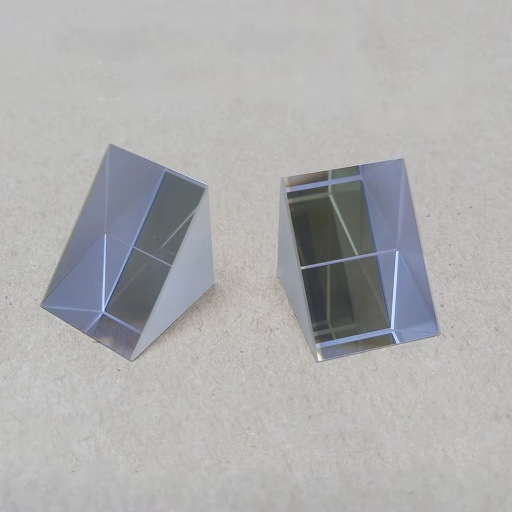

Introdução aos prismas óticos
Introdução aos prismas óticos
Os prismas óticos são objetos transparentes que utilizam o vidro e outros materiais incolores como matérias-primas principais para criar dispositivos destinados à refração, reflexão e dispersão da luz. As superfícies dos prismas refratam a luz que nelas incide em determinados ângulos. Os prismas têm múltiplas aplicações, pois conseguem decompor a luz branca nas suas cores fundamentais, direcionar a luz através de sistemas óticos e melhorar o desempenho de dispositivos como periscópios e binóculos. A conceção básica destes dispositivos e a sua versatilidade tornam-nos ferramentas importantes para a investigação científica e para aplicações tecnológicas correntes.
O que é um prisma?
Um prisma é um dispositivo ótico transparente que utiliza superfícies planas e polidas para refratar a luz. Normalmente, os prismas são fabricados em vidro ou noutras substâncias incolores, moldadas em estruturas geométricas com faces triangulares e lados retangulares. A luz que entra num prisma refrata-se nas interfaces entre o ar e o material do prisma. Este processo de refração permite decompor a luz branca nas respetivas cores através de um fenómeno denominado dispersão. Os cientistas e investigadores utilizam prismas para estudar a luz e criar instrumentos óticos, incluindo câmaras e projetores. Estes dispositivos proporcionam uma refração e uma reflexão precisas da luz, o que os torna ferramentas essenciais para a investigação científica e para aplicações reais.
Importância dos prismas óticos na ótica de precisão
Os prismas óticos são componentes essenciais da ótica de precisão, pois conseguem refratar a luz com uma precisão incomparável. A luz proveniente dos prismas segue trajetórias controladas que permitem aos cientistas desenvolver técnicas exatas de distribuição e polarização dos feixes luminosos. O desempenho operacional dos sistemas óticos depende destes componentes quando são necessárias medições precisas e um funcionamento fiável.
Os prismas são elementos fundamentais da ótica de precisão, pois ajudam os espectrómetros e interferómetros a separar a luz nos seus diferentes comprimentos de onda, necessários ao trabalho de medição dos cientistas. A capacidade de analisar a luz em diferentes comprimentos de onda é essencial na investigação científica, no controlo da qualidade industrial e no desenvolvimento de novas tecnologias óticas. Os prismas são também componentes essenciais nas telecomunicações, pois permitem que as redes de fibra ótica façam a gestão e a distribuição dos sinais óticos com maior eficiência.
Os prismas óticos desempenham uma função essencial nos sistemas de imagiologia de alta precisão, incluindo câmaras, telescópios e microscópios. Estes dispositivos utilizam tecnologia de correção da luz para obter uma transmissão precisa da imagem, reduzindo assim a distorção. A capacidade dos prismas para proporcionar medições precisas através das suas múltiplas funções torna-os ferramentas essenciais para os cientistas e para as indústrias que estudam comportamentos complexos da luz.
Propriedades básicas do vidro ótico
O vidro ótico possui propriedades especiais que o tornam essencial em sistemas óticos de precisão. As principais propriedades do material incluem o índice de refração, a dispersão e a homogeneidade. O índice de refração determina a forma como a luz se refrata ao atravessar o material, sendo um fator essencial no desenvolvimento de lentes e na precisão da focagem. Os cientistas utilizam a dispersão do vidro para separar a luz nas suas diferentes cores, o que os ajuda a criar melhores sistemas de imagiologia que eliminam a aberração cromática. O vidro ótico de elevada pureza é muito valorizado pela sua homogeneidade, que lhe permite apresentar propriedades óticas uniformes em toda a estrutura, uma vez eliminadas todas as bolhas e imperfeições. A produção de vidros óticos inclui tratamentos especiais que protegem o material de fatores ambientais, como a humidade e as variações de temperatura, garantindo a manutenção da sua qualidade em diferentes ambientes. Estas propriedades essenciais do vidro ótico tornam-no indispensável na fotografia, na astronomia e na investigação científica.
Tipos de prismas óticos
Tipos de prismas óticos
Prisma triangular
Um prisma triangular é um dispositivo ótico que utiliza a sua forma triangular para refratar, refletir e dispersar a luz. A conceção do prisma direciona a luz que entra por uma das faces, pois esta se refrata quando atravessa materiais com índices de refração distintos, como o ar e o vidro. Esta característica dos prismas triangulares torna-os componentes necessários em vários sistemas óticos.
A principal finalidade de um prisma triangular consiste em dispersar a luz em cores distintas, formando um espetro completo. O prisma demonstra a dispersão porque os diferentes comprimentos de onda da luz sofrem diferentes ângulos de refração ao entrar no prisma. A capacidade dos prismas triangulares para demonstrar o comportamento da luz torna-os importantes em espectrómetros e demonstrações educativas que explicam a natureza da luz.
Os prismas triangulares cumprem duas finalidades nos sistemas óticos, graças à sua capacidade para inverter representações visuais e direcionar a luz em diferentes sentidos. Entre os dispositivos que utilizam a sua capacidade de controlo preciso da trajetória da luz encontram-se os binóculos e os periscópios. As interações entre o material e a forma do prisma triangular criam novas soluções utilizadas por cientistas e engenheiros, pois a conceção permanece simples e o sistema admite múltiplas aplicações.
Prisma cúbico
Um prisma cúbico é uma forma geométrica tridimensional com seis faces quadradas de igual dimensão. A conceção dos prismas cúbicos confere-lhes propriedades simétricas que permitem a sua utilização em diversas áreas, incluindo armazenamento, construção e sistemas óticos. Os prismas cúbicos são componentes essenciais em sistemas óticos que utilizam divisores de feixe para controlar a luz através da sua geometria específica.
Os prismas cúbicos permitem aos cientistas controlar o movimento da luz em vários comprimentos de onda, mantendo a sua forma original, o que é crucial para o desenvolvimento de tecnologias avançadas, como sistemas laser e holografia. A conceção simétrica destas estruturas proporciona estabilidade e distribui as forças de modo uniforme, tornando-as adequadas tanto para aplicações estruturais como óticas. A conceção dos prismas cúbicos demonstra como os requisitos práticos dos produtos e os elementos de conceção simples funcionam em conjunto para criar soluções úteis à engenharia e à investigação científica experimental.
Prisma equilátero
O prisma quadrilateral, com uma secção transversal triangular que possui três lados iguais e três ângulos iguais, apresenta uma propriedade ótica singular que lhe permite refratar e dispersar a luz. A investigação atual demonstra que os prismas equiláteros têm um desempenho superior na separação da luz branca nas cores que a constituem, o que os torna ferramentas essenciais tanto para trabalhos de espetroscopia como para demonstrações educativas. A conceção normalizada do sistema proporciona ângulos de refração constantes, permitindo realizar experiências óticas precisas e apoiar os processos de calibração dos equipamentos. A conceção dos prismas equiláteros permite-lhes executar tarefas de dispersão da luz que exigem grande precisão, enquanto os prismas de ângulo reto se concentram no redirecionamento da luz através de métodos de reflexão.

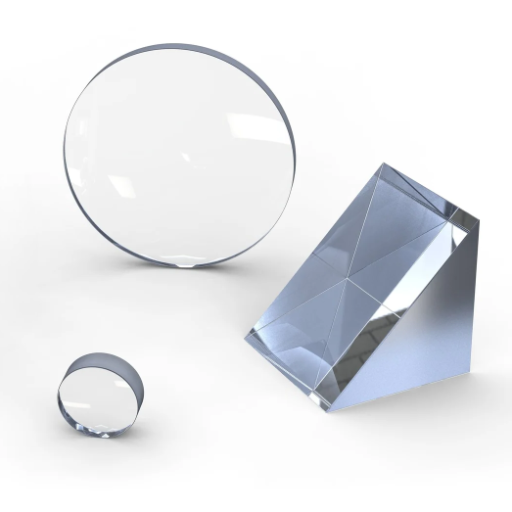

Materiais utilizados em prismas óticos
Materiais utilizados em prismas óticos
Tipos de vidro ótico
Tipo de vidro
Características principais
Aplicações
Índice de refração
Dispersão
Vidro crown
Elevada clareza óptica
Lentes, prismas
~1.5
Baixa
Vidro flint
Dispersão elevada
Espetroscopia
~1.6–1.9
Elevada
Vidro de borossilicato
Resistente ao calor
Material de laboratório, ótica
~1.47
Baixa
Vidro de quartzo
Transparência aos UV
Sistemas de imagiologia
~1.46
Muito baixa
Vidro calcogeneto
Adequado para infravermelhos
Lentes de infravermelhos
~2.0–3.5
Baixa
Prismas óticos personalizados e seleção de materiais
A seleção dos materiais para prismas óticos personalizados depende da aplicação prevista e das propriedades óticas, mecânicas e térmicas exigidas aos materiais. Os principais elementos a analisar incluem a clareza óptica, o índice de refração, a dispersão e a estabilidade ambiental. Os sistemas de imagiologia que utilizam vidro de quartzo recorrem a este material por apresentar baixa dispersão e uma transparência excecional aos UV. O vidro de borossilicato proporciona um desempenho ideal em situações que exigem proteção contra choques térmicos.
Os vidros crown e flint proporcionam um excelente desempenho ótico, sendo por isso escolhas populares entre os projetistas de sistemas óticos. O vidro crown apresenta baixa dispersão e é frequentemente utilizado em lentes e prismas que exigem uma elevada clareza óptica. O índice de refração mais elevado do vidro flint torna-o adequado para a espetroscopia e para situações que exigem medições precisas da luz. Para aplicações de infravermelhos, o vidro calcogeneto proporciona um índice de refração elevado compatível com comprimentos de onda de infravermelhos.
O processo de seleção do material deve satisfazer requisitos específicos de desempenho, incluindo considerações de preço, longevidade do material e simplicidade de fabrico. O processo de avaliação requer a análise dos indicadores de desempenho ótico e das propriedades físicas para alcançar a máxima eficiência da conceção e sustentabilidade ambiental.
Processos de fabrico de prismas de vidro
O fabrico de prismas de vidro envolve vários processos fundamentais para garantir propriedades óticas precisas e um desempenho fiável. O processo começa pela seleção de um vidro ótico de alta qualidade, que é fundido e moldado em esboços. Os esboços constituem a matéria-prima inicial utilizada pelos operadores para criar e acabar o prisma. O vidro deve manter uma pureza absoluta, pois qualquer substância estranha reduz o desempenho ótico e a eficácia do produto final.
Etapas de fabrico
1
Seleção e fusão do material: Seleciona-se um vidro ótico de alta qualidade, que é fundido e moldado em esboços. Os esboços constituem a matéria-prima inicial utilizada pelos operadores para criar e acabar o prisma.
2
Corte e desbaste: Os esboços têm de ser transformados através de métodos precisos de corte e desbaste, que criam formas específicas de prismas com ângulos definidos. As aplicações óticas exigem resultados precisos e uniformes, proporcionados por ferramentas de corte diamantadas através das capacidades das suas máquinas avançadas.
3
Polimento: O processo de polimento elimina todas as imperfeições superficiais do prisma para criar uma superfície extremamente lisa que permita a máxima transmissão luminosa. O polimento utiliza abrasivos finos, enquanto o controlo do processo evita quaisquer danos no delicado revestimento.
4
Revestimento antirreflexo (opcional): Esta etapa opcional, realizada após o polimento, permite aplicar revestimentos antirreflexo que melhoram o desempenho do prisma ao reduzir a perda de luz.
5
Controlo da qualidade: São realizados controlos da qualidade em todas as etapas para garantir que o prisma de vidro cumpre as normas óticas e físicas exigidas para a utilização prevista.
Princípios óticos: refração e dispersão
Princípios óticos: refração e dispersão
Compreender a refração nos prismas óticos
A refração é um princípio ótico essencial que demonstra como a luz muda de direção ao atravessar dois meios diferentes com densidades distintas, como na passagem do ar para o vidro dentro de um prisma ótico. A luz refrata-se porque a sua velocidade muda consoante a densidade ótica do material. O ângulo de incidência da luz no prisma e o índice de refração do material determinam o grau de refração que ocorre. Os prismas óticos aproveitam este fenómeno para alterar eficazmente a trajetória da luz, o que lhes permite redirecionar ou dividir os feixes luminosos utilizados pelos cientistas na espetroscopia e nos sistemas de imagiologia.
O campo da investigação ótica alcançou novos avanços através de estudos recentes que utilizaram dados dos resultados atuais do motor de pesquisa Google para demonstrar que o vidro fluoro-crown e a sílica fundida surgiram como materiais aperfeiçoados para o fabrico de prismas. Estes materiais proporcionam resultados de refração ideais graças à sua capacidade para reduzir a aberração cromática, permitindo uma melhor dispersão e um controlo mais preciso da luz. As tecnologias de prismas óticos continuam a evoluir graças a estes avanços, que garantem aos cientistas e profissionais da indústria o acesso a tecnologias de melhor desempenho.
Dispersão da luz através de prismas
O processo de dispersão da luz através de prismas ocorre quando um prisma recebe luz branca, que se divide nas suas diferentes componentes cromáticas para criar um espetro visível. O efeito ocorre porque os vários comprimentos de onda da luz proveniente do ar se refratam no prisma segundo ângulos diferentes. Dados recentes da Pesquisa Google mostram que a sílica fundida e o vidro BK7 são materiais essenciais utilizados pelos fabricantes modernos de prismas, pois proporcionam uma transparência óptica superior e uma dispersão mínima da luz. A sílica fundida apresenta um excelente desempenho cromático graças ao seu número de Abbe de aproximadamente 67.8, enquanto o vidro BK7 proporciona um desempenho económico com um número de Abbe de 64.
Conclusão principal
O desenvolvimento de revestimentos antirreflexo produziu melhorias significativas, pois estes revestimentos minimizam agora a perda de luz durante a refração, aumentando a eficácia das operações de dispersão. Em aplicações específicas, os revestimentos atingem taxas de transmissão luminosa superiores a 99%, o que resulta num desperdício de energia extremamente reduzido.
A combinação de materiais aperfeiçoados e geometrias específicas permite que os prismas modernos produzam separações espetrais superiores, exigidas em áreas da ótica como a espetroscopia, as telecomunicações e a ótica laser. O desenvolvimento de tecnologias avançadas através da ciência dos materiais e da investigação inovadora demonstra como a tecnologia dos prismas evoluiu para a investigação científica e a utilização industrial.
A reflexão e a sua função no funcionamento dos prismas
Os processos internos dos prismas baseiam-se na capacidade de refletir a luz, o que lhes permite controlar o seu movimento e produzir efeitos de dispersão. O prisma refrata a luz incidente, pois possui várias superfícies que funcionam como espelhos quando ocorre reflexão interna total. A luz sofre reflexão interna total quando incide num ângulo superior ao ângulo crítico, porque permanece integralmente dentro do prisma enquanto é redirecionada. Este princípio desempenha funções essenciais em periscópios e binóculos, pois estes dispositivos utilizam prismas para criar alterações precisas na trajetória da luz.
O prisma combina reflexão e refração para melhorar a sua capacidade de decompor a luz nas componentes cromáticas originais. O processo de engenharia cria propriedades de reflexão máximas que reduzem as perdas óticas, mantendo simultaneamente a clareza óptica necessária aos peritos forenses durante operações de espetroscopia e laser. O processo de reflexão que ocorre no interior dos prismas é um elemento essencial que determina tanto a sua capacidade operacional como a sua utilização na ciência e na tecnologia ótica.

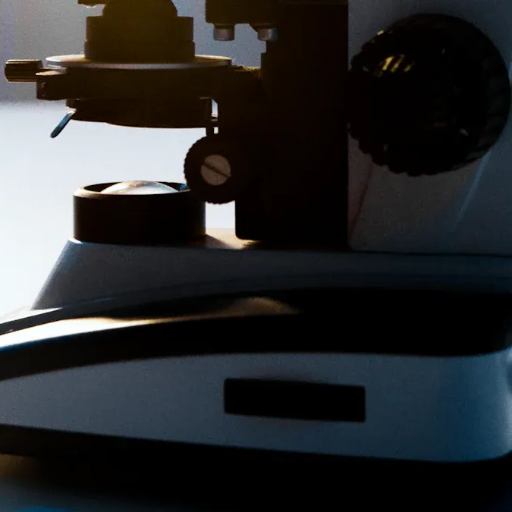

Aplicações e utilizações dos prismas óticos
Aplicações e utilizações dos prismas óticos
Utilizações dos prismas óticos em diferentes indústrias
Indústria
Imagiologia médica
Os profissionais de saúde dependem dos prismas óticos, que são componentes essenciais de endoscópios e microscópios, pois permitem controlar a luz com precisão e criar as ampliações necessárias para trabalhos de imagiologia diagnóstica e cirúrgica.
Indústria
Astronomia
Os prismas são componentes essenciais de telescópios e espetrógrafos, pois permitem aos cientistas estudar a luz emitida pelos corpos celestes, ajudando-os a compreender as estrelas, os planetas e as galáxias.
Indústria
Fotografia e cinematografia
Os prismas melhoram a qualidade da imagem de câmaras e projetores ao corrigirem distorções óticas e aumentarem a capacidade de separar diferentes cores.
Indústria
Tecnologia laser
A indústria depende de sistemas laser que utilizam estes dispositivos em operações essenciais de orientação e divisão de feixes, bem como na separação de comprimentos de onda, servindo vários setores, incluindo o fabrico e as telecomunicações.
Indústria
Telecomunicações
Os prismas óticos apoiam os sistemas de comunicação por fibra ótica ao controlarem e guiarem os sinais luminosos, permitindo uma transmissão eficiente de dados.
Prismas em dispositivos e instrumentos óticos
A função essencial dos prismas nos equipamentos e instrumentos óticos contemporâneos decorre da sua capacidade para refratar, refletir e dispersar a luz. Nos binóculos e periscópios, os prismas cumprem uma dupla finalidade, pois invertem as imagens e alteram a sua orientação visual. Nas câmaras, especialmente nos modelos de alta qualidade, os prismas integram visores que mostram as trajetórias da luz, preservando a precisão dos detalhes visuais. Os espectrómetros utilizam prismas para decompor a luz no respetivo espetro, que os cientistas e profissionais da indústria empregam em análises científicas e industriais pormenorizadas. Os desenvolvimentos tecnológicos demonstram que os prismas continuam a ser essenciais para o avanço da investigação em ótica e para impulsionar melhorias tecnológicas em vários domínios.
Utilizações inovadoras: além das aplicações tradicionais
Aplicações emergentes
Os prismas óticos são agora utilizados em tecnologias inovadoras, como os sistemas de realidade aumentada (AR) e realidade virtual (VR). Os prismas são instalados nos sistemas óticos dos ecrãs, que proporcionam uma melhor qualidade de imagem e resultados visuais precisos para criar experiências de visualização imersivas.
Os prismas são componentes essenciais de equipamentos sofisticados de imagiologia médica, que utilizam a manipulação da luz para produzir melhores resultados de diagnóstico através de uma maior clareza visual.
Os sistemas utilizam a tecnologia de prismas para melhorar o desempenho dos concentradores solares, proporcionando uma melhor distribuição e divisão da luz solar.
Estas aplicações evidenciam como os prismas estão a impulsionar avanços em domínios de vanguarda para além das suas utilizações tradicionais.
Perguntas frequentes
P.
O que é um prisma ótico cúbico e como funciona um divisor de feixe cúbico?
R.
Um cubo, designado divisor de feixe cúbico ou divisor de feixe cúbico polarizador, é constituído por dois prismas de ângulo reto colados pelas hipotenusas para criar um dispositivo que divide ou combina feixes de luz; o substrato e o adesivo determinam se o dispositivo polariza ou reflete parcialmente a luz. Um divisor de feixe cúbico não polarizador utiliza um revestimento dielétrico na interface interna para gerir tanto a reflexão como a transmissão luminosa, enquanto um cubo polarizador utiliza um polarizador interno para separar diferentes estados de polarização. Os divisores de feixe cúbicos são componentes essenciais em sistemas de interferometria e com díodos laser, bem como em qualquer sistema que exija superfícies espelhadas estáveis que provoquem apenas ligeiras alterações no percurso óptico.
P.
Como é que um prisma ótico refrata e desvia a luz de acordo com a lei da refração?
R.
A lei da refração rege a forma como um prisma ótico desvia e redireciona a luz. Um prisma ótico refrata a luz em cada interface ar-vidro segundo a lei de Snell (lei da refração), pelo que a direção da luz varia em função do comprimento de onda e do ângulo de incidência; os prismas dispersivos separam os comprimentos de onda para produzir um espectro que cria percursos diferentes para os feixes de cada cor. A aresta do prisma e o ângulo segundo o qual os prismas são concebidos determinam a magnitude do desvio, enquanto os revestimentos antirreflexo reduzem as perdas nos pontos em que a luz interage com uma superfície óptica.
P.
Quando se deve escolher um prisma cúbico em vez de um prisma simples ou de ângulo reto?
R.
Deve selecionar-se um prisma cúbico quando são necessárias funções compactas de divisão e recombinação de feixes que operem com um movimento angular mínimo e mantenham um alinhamento mecânico rigoroso. A construção dos prismas cúbicos permite utilizá-los como divisores de feixe cúbicos em sistemas que exigem duas superfícies refletoras e efeitos de polarização mínimos, ou que beneficiam de prismas colados, mais fáceis de manusear e menos sensíveis às condições ambientais.
P.
Quais são os principais tipos de prismas e as respetivas utilizações mais comuns?
R.
Os diferentes tipos de prismas incluem prismas dispersivos de formato triangular, prismas de ângulo reto, prismas pentagonais, prismas de teto, prismas em cunha, prismas de Fresnel e retrorrefletores de canto cúbico. Os prismas dispersivos criam um arco-íris completo para espectroscopia, os prismas de ângulo reto são utilizados para orientar feixes e produzir reflexão interna, os prismas pentagonais proporcionam um desvio fixo sem inverter as imagens e os cubos de canto devolvem a luz à fonte. A seleção de cada tipo depende da necessidade de refratar, refletir, polarizar ou dispersar a luz em aplicações que vão da formação de imagem aos sistemas laser de alta potência.
P.
Quais são as utilizações industriais e científicas mais comuns dos prismas, incluindo em interferometria e retrorrefletores?
R.
As aplicações dos prismas abrangem cinco domínios, incluindo a espectroscopia, na qual os prismas dispersivos criam um arco-íris completo; a interferometria, que utiliza divisores de feixe cúbicos e prismas do tipo Michelson para dividir e combinar feixes de luz; os sistemas laser de alta potência, que exigem substratos e revestimentos antirreflexo específicos; e os retrorrefletores, incluindo conjuntos de cubos de canto para medição de distâncias. Os prismas são componentes essenciais em sistemas óticos de polarização, em visores de câmaras que utilizam prismas de teto e em instrumentos de precisão que necessitam de preservar a qualidade da imagem através das suas superfícies refletoras e da configuração de percurso duplo.
