Parâmetros ópticos de vidro AG: uma referência técnica

Todas as placas de vidro AG começam como uma folha de vidro float transparente Após a gravação química ou revestimento por pulverização, é dada uma superfície anti-reflexo; no entanto, sua transmitância, neblina e brilho são definidos dependendo da seleção de processamento Cortar os combos certos de volta para a prancheta é onde você acaba com uma exibição obscura ou que é muito reflexiva para visualização diurna.

Esta referência analisa 7 quantificáveis Vidro AG parâmetros, detalha como eles são testados e correlaciona números de valores específicos a aplicações como monitores cirúrgicos para painéis de quiosque externos de entrada de edifícios.

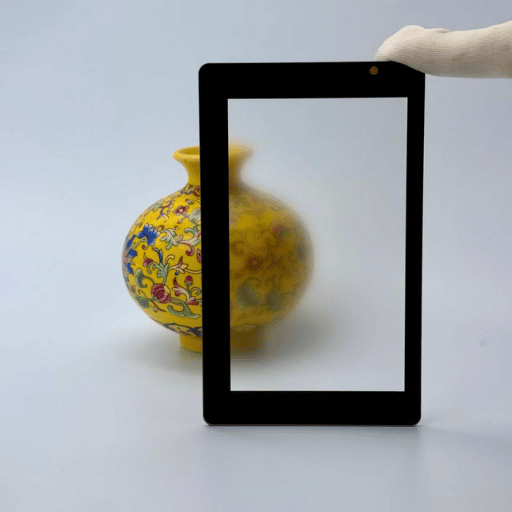

O que é AG Glass e por que os parâmetros ópticos são importantes?

AG glassort para vidro anti-reflexo é vidro flutuante regular cuja superfície foi revestida para fazer com que a reflexão seja espalhada em muitas direções Ao contrário da superfície reflexiva atuando como um espelho, o novo revestimento atua semelhante à reflexão difusa enviando luz refletida em muitas direções Portanto, os displays são visíveis na presença de luz incidente em grandes ângulos com o display:

A partir da textura microscópica gerada na superfície do vidro ag durante o processamento, é conhecido como o efeito anti-reflexo rasgos de gravação química com solução Ácida a camada superior da superfície do vidro ag para estabelecer picos e quedas uniformes sobre escalas enormes, enquanto o revestimento por pulverização liga partículas de dióxido de silício sub-micrométrico sobre a superfície do vidro.

São o mesmo fator modificador de rugosidade superficial; entretanto, a rugosidade superficial também se origina nos parâmetros:

Por que as propriedades do vidro ag não importam?

Porque transmitância óptica por si só não é um número Um 881TP3 T transmitância, 281TP3 T painel de neblina vai olhar impressionante em um monitor médico de alta resolução, uma neblina 31TP3 T, painel de brilho 123 GU irá refletir luz aérea em um quiosque ao ar livre Selecionar o equilíbrio certo de parâmetros de vidro ag para o ambiente não é um palpite, é uma decisão do engenheiro.

Existem sete parâmetros quantificáveis do vidro ag que caracterizam seu desempenho óptico e físico no display: transmitância, neblina, brilho, rugosidade superficial, granulação de partículas, espessura e definição de imagem Juntos, esses parâmetros determinam a transparência óptica do painel acabado Todos eles são especificados usando dispositivos de medição e métodos de processamento estabelecidos e cada um deles influencia diretamente a legibilidade do display, a resposta ao toque e a capacidade de suporte de carga dos painéis acabados.

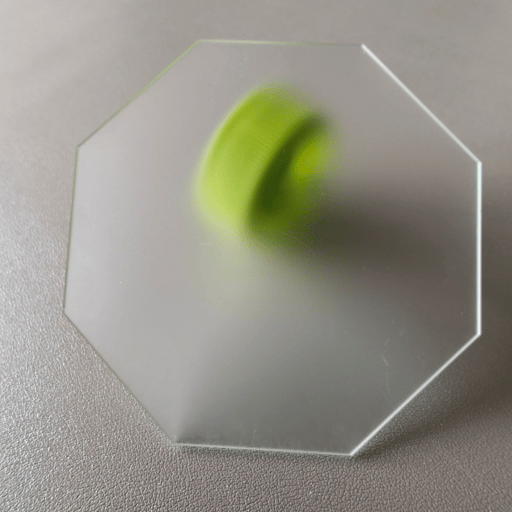

Transmitância Como Muita Luz Passa Através do Vidro AG?

A transmitância indica a proporção de luz incidente que passa através do vidro e atinge o painel de exibição Para materiais transparentes ou translúcidos como o vidro AG, essa métrica de transmissão de luz é o parâmetro óptico mais comumente citado, dada a sua influência final na luminância da tela; quanto maior o valor de transmitância, mais brilhante a imagem exibida apresenta aos espectadores.

Na produção comercial a transmitância do vidro ag tem geralmente uma transmitância de aproximadamente 88-931TP3 T sobre o espectro visível (380-700 nanômetro).O vidro de flutuação cru começa em aproximadamente 91-921TP3 T. A gravação química parece diminuir a transmitância por 1-31TP3 T segundo a profundidade do etch.

A transmitância diminui em aproximadamente 2-5 pontos para revestimento por pulverização devido à dispersão por partículas superficiais.

Os procedimentos de teste de transmitância estão alinhados com ASTM D1003, (a), que especifica dois protocolos de teste O procedimento A usa um hazemeter com uma fonte de luz branca C ou D65 iluminante CIE. O procedimento B usa um espectrofotômetro que pode varrer as regiões de comprimento de onda de 400-700 nanômetros Ambos os procedimentos emitem a transmitância luminosa total como uma única porcentagem, mas o Procedimento B também pode fornecer um gráfico de transmitância espectral útil para aplicações que exigem precisão de cor, como displays médicos para diagnóstico por imagem A transmitância mais alta e a transmissão de luz adequada garantem que os médicos possam confiar na precisão da cor na tela.

A transmitância do vidro ag está intimamente relacionada com a espessura do vidro Os substratos mais espessos absorvem mais luz que passa através do vidro Um painel de 1,1 mm pode testar a 921TP3 T enquanto um painel de 4,0 mm do mesmo grau de gravação mede 891TP3 T. Ao comparar as especificações de transmitância de vidro AG entre fornecedores, confirme sempre a espessura do substrato e a faixa de comprimento de onda de teste.

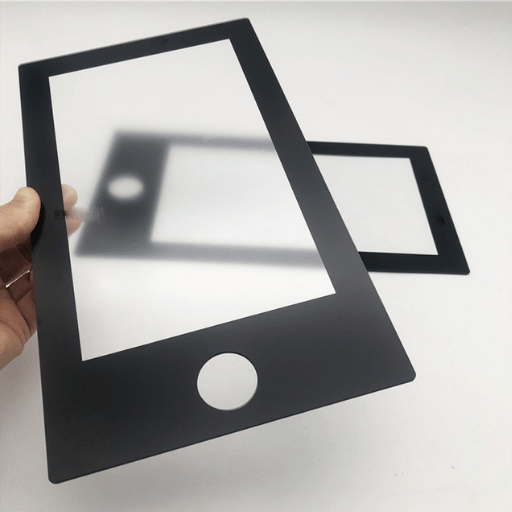

Haze Measuring Difuso Dispersão de Luz em Vidro AG

A neblina é definida como a porcentagem de intensidade de luz transmitida que se desvia do feixe incidente em mais de 2,5° Em termos práticos de medição, a neblina mede exatamente quanto a superfície do vidro ag redireciona difusamente a luz transmitida em vez de permitir que toda a luz viaje em um caminho reto perfeito. Quanto maior a neblina, maior o efeito anti-reflexo. No entanto, a neblina excessiva pode desfocar as imagens atrás do vidro, ao mesmo tempo que reduz a intensidade total da luz transmitida que atinge o observador.

Especificamente, as medidas de neblina para vidro AG anti-reflexo podem variar de 11TP3 T a 301TP3 T. Se os limites parecem absurdos, é por isso que é necessário manter a propriedade equilibrada: muito fraca, e o painel pode exibir propriedades mais próximas de 01TP3 T; muito forte, e a textura se torna uma aparência turva ou turva que torna as exibições pessoais (acima de 150 pixels PPI) ilegíveis.

Tecnicamente, a neblina é a porcentagem da intensidade total da luz transmitida que se desvia da direção da luz incidente A medição segue a ASTM D1003 usando uma esfera integradora Ele captura tanto a transmitância total quanto a transmitância difusa, depois calcula a neblina como a razão da luz que se espalha difusamente para a luz total transmitida.

A neblina e o brilho em AG são inversamente proporcionais: maior a neblina, o brilho O brilho é inversamente proporcional ao haze (hablina) e também inversamente proporcional ao brilho (rugosidade) porque todas as três propriedades derivam da mesma estrutura de superfície As superfícies mais rugosas causam mais dispersão da luz refletida brilhante (menor brilho) enquanto espalham simultaneamente mais luz transmitida (maior neblina).Sua natureza inversa impede que valores extremos de ambos os parâmetros sejam especificados simultaneamente.

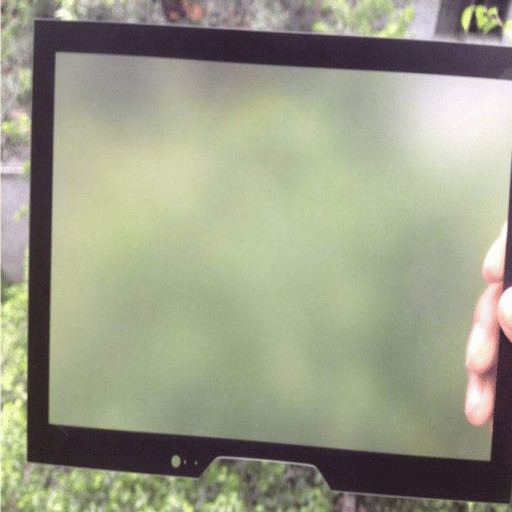

Brilho e rugosidade da superfície Relação inversa

A taxa de brilho da reflexão especular é a porcentagem de luz incidente refletida na superfície do vidro ag em um ângulo especificado. A taxa de brilho do vidro AG é medida com incidência de 60° por ISO 2813, e relatado em unidades de brilho (GU). mais alto, o brilho dita a uniformidade da superfície. mais baixo, o brilho indica como a superfície se espalha, refletindo a luz para longe dela, diminuindo o brilho do observador.

Rugosidade superficial refere-se ao desvio médio aritmético do perfil da superfície, ou Ra, que é usado para descrever a rugosidade de qualquer superfície é relatado em µm (micrômetros) de acordo com a ISO 4287. rugosidade descreve os picos microscópicos e Vales formados durante a gravação (ou qualquer revestimento).Para vidro anti-reflexo, a rugosidade da superfície é normalmente entre 0,05 µm (uma superfície leve, quase lisa) e 1,5 µm (uma superfície fortemente gravada para painéis industriais).

O brilho é inversamente proporcional à rugosidade da superfície de vidro ag (a).A rugosidade mais alta é geralmente o driver primário. À medida que a rugosidade sobe, a textura microscópica espalha mais luz refletida, reduzindo os valores de brilho. Esta relação segue uma curva previsível:

O brilho de uma amostra de vidro AG também se correlaciona inversamente proporcional à névoa A-G tornando esses três parâmetros (gloss, rugosidade, haze) uma tríade fortemente ligada Alterar um desloca os outros dois ao longo de faixas previsíveis Este comportamento da tríade explica por que engenheiros experientes especificam o vidro AG por grau de brilho como o parâmetro de controle primário: uma vez que o brilho é bloqueado, a rugosidade e a névoa caem em faixas previsíveis.

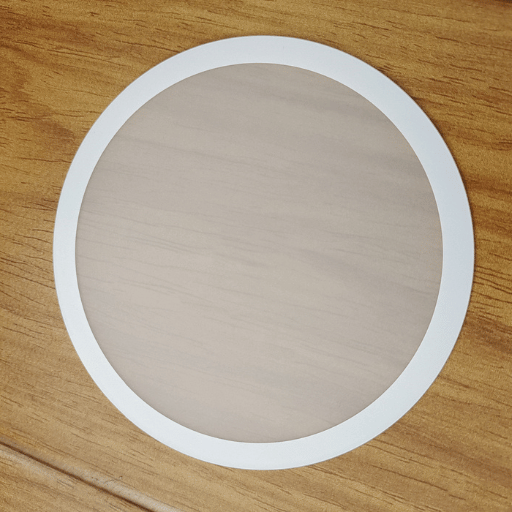

Distintura de Imagem (DOI) e Clareza

A distinção da imagem mede quão acentuadamente a superfície do vidro ag repete uma imagem refletida Medida por ASTM D5767, DOI gera uma pontuação de 0 a 100 onde 100 representa uma imagem perfeita Para vidro anti-reflexo, DOI varia de 10 (fortemente gravura, dispersão máxima) a 90 (quase qualquer imagem espelhada).

DOI é uma medida diferente da transmitância uma distinção importante do parâmetro que muitos compradores não percebem A transmitância mede a quantidade de luz transmitida através do vidro O DOI mede quão eficazmente a superfície preserva essa imagem no mundo refletido Um painel pode ter 911TP3 T transmitância (uma quantidade significativa de luz), mas um DOI de 25 (uma cópia digital pobre) que é perfeito para um quiosque ao ar livre, mas pode não fornecer detalhes de imagem suficientes para monitores cirúrgicos onde o detalhe de imagem retroespalhado importa.

A clareza do vidro AG tem sido tradicionalmente escolhida pela extensão de partículas criada pelas partículas de superfície formadas na gravação As partículas de superfície do vidro ag atuam como pixels em nossas imagens digitais - quanto menores as partículas (e mais uniformemente distribuídas), maior a clareza e o desempenho geral do vidro ag em aplicações de exibição Partículas maiores e um diâmetro mais amplo das partículas de superfície fazem uma textura mais grosseira que espalha mais luz incidente, portanto, diminuindo o DOI. Esta é a razão pela qual o indicador de extensão de partículas - ou distribuição de tamanho de partículas de partículas de superfície - prevê o resultado das classificações de clareza do vidro AG.

Para monitores com valores de densidade de pixels acima de 20 PPI, especifique DOI ≥ 70 para evitar artefatos de brilho visíveis Para painéis HMI industriais padrão a 100 PPI 50, DO ≥ 40 é aceitável A sinalização digital externa abaixo de 100 PPI tolera DOI baixo como 15, uma vez que os espectadores ficam mais longe da tela.

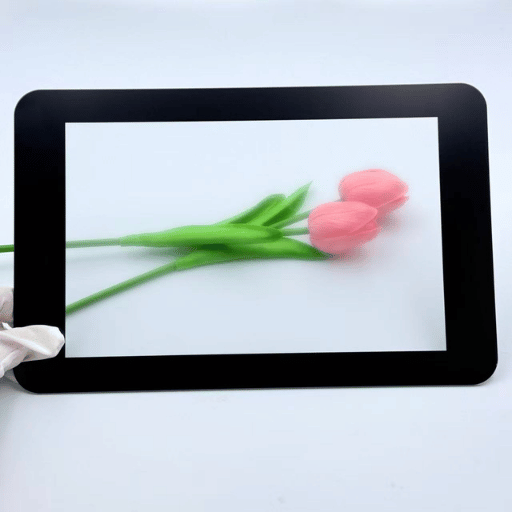

Como o processo de gravação controla os parâmetros de vidro AG

O vidro AG passa por um dos dois processos de tratamento de superfície, e a escolha determina quais faixas de parâmetros são alcançáveis A gravação química usa ácido para dissolver a superfície do vidro, criando textura microscópica permanente O revestimento por pulverização deposita partículas de dióxido de silício na superfície e, em seguida, as cura com calor Cada processo tem forças e limitações distintas que restringem suas opções de especificação.

Na gravação química, a profundidade de gravação é a variável de controle primária A penetração ácida mais profunda produz superfícies mais ásperas, menor brilho e maior neblina O vidro AG sofre alterações onde a forma e o número de partículas são influenciados pela concentração de ácido, tempo de reação e temperatura do banho As linhas de gravação industriais mantêm a temperatura dentro de ±2 °C e a concentração de ácido dentro de ±0,51TP3 T para manter a transmitância e textura de lote a lote consistentes O polimento pós-gravação recupera 12 pontos percentuais de transmitância que o tratamento ácido inicialmente reduz.

O vidro AG de revestimento por pulverização tem a vantagem de custos de fabricação mais baixos, que são atraentes para sinalização externa de grande impacto ou quadros brancos eletrônicos, onde o preço impulsiona a decisão no que diz respeito à durabilidade Este vidro oferece uma opção econômica usada em sinalização interna e quadros brancos eletrônicos Na dureza do revestimento 4 H (o padrão atual da indústria), o vidro AG revestido por pulverização é inadequado para aplicações intensivas em toque, como smartphones, equipamentos médicos ou painéis de máquinas agrícolas, onde o contato repetido com os dedos causa desgaste.

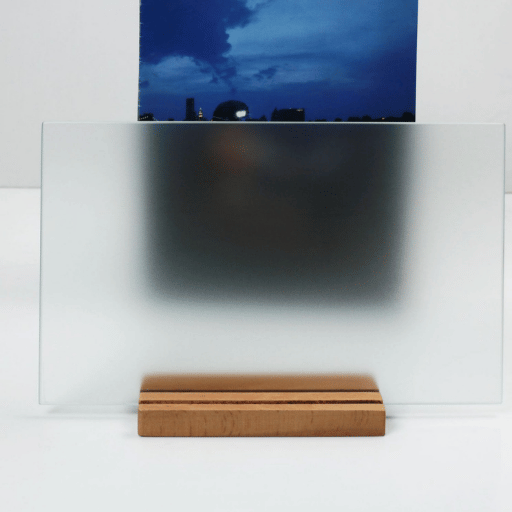

Selecionando especificações de vidro AG por aplicativo

Para combinar os parâmetros do vidro ag com a aplicação de uso final, priorize fatores concorrentes, como maior transmitância, baixa neblina ou transmitância máxima com dispersão mínima de ruído Abaixo, a tabela mostra seus resultados para cada uma dessas escolhas de aplicação final, com base em combinações testadas de várias recomendações de faixa de parâmetros (que por sua vez depende da aplicação).

Um padrão emerge da medida que os ambientes operacionais ficam mais brilhantes, a névoa de brilho especificada aumenta Esta compensação é impulsionada pela física cai mais forte anti-reflexo requer superfícies mais ásperas, que espalham mais da luz que passa através do painel Não há especificação de vidro AG que forneça tanto máxima transmitância quanto máximo anti-reflexo simultaneamente Então a questão de engenharia é sempre onde desenhar a linha.

Quando o ambiente de aplicação é usado em iluminação controlada interna, uma gravação mais leve (maior brilho, menor neblina) preserva a imagem enquanto mantém a luz adequada para a tela Quando o painel é adequado para ambientes externos de luz solar direta, aceite a gravação mais pesada e compense o brilho mais alto da luz de fundo da tela (normalmente 700.000 nits para desempenho legível em quiosques externos.
