Como funciona o revestimento antirreflexo no vidro?

Cada superfície de vidro através da qual se olha reduz a intensidade da luz. O vidro não tratado reflete cerca de 4% da luz incidente em cada superfície, pelo que um único painel perde cerca de 8% da luz que tenta atravessá-lo. O revestimento antirreflexo resolve este problema recorrendo à física das películas finas para anular essas reflexões, aumentando a transmissão de 92% para bastante mais de 99% em muitos casos. O que acontece ao nível molecular durante o revestimento? Em que estágio do processo de fabrico é aplicado o revestimento antirreflexo? Porque exigem as diferentes aplicações do vidro tipos distintos de revestimento antirreflexo? Este artigo explica a ciência, os processos e os dados de desempenho em condições reais associados ao revestimento antirreflexo no vidro para a especificação de vidro de cobertura de painéis solares ou envidraçamento arquitetónico.

O que é um revestimento antirreflexo no vidro?

O revestimento antirreflexo é uma película óptica fina, normalmente com uma espessura entre 50 e 500 nanómetros, aplicada à superfície do vidro para reduzir as reflexões e permitir a passagem de mais luz. O material de revestimento possui um índice de refração específico, escolhido para que a reflexão da luz nas superfícies anterior e posterior da película se anule através de um fenómeno denominado interferência destrutiva. Ao contrário de um revestimento antiencandeamento, que difunde a luz refletida tornando a superfície da lente rugosa, o revestimento antirreflexo elimina as reflexões ao nível das ondas. O resultado é uma superfície de vidro que transmite uma proporção maior da luz incidente, proporcionando imagens muito mais nítidas e menos encandeamento para o observador.

A ciência do revestimento antirreflexo — explicação da interferência destrutiva

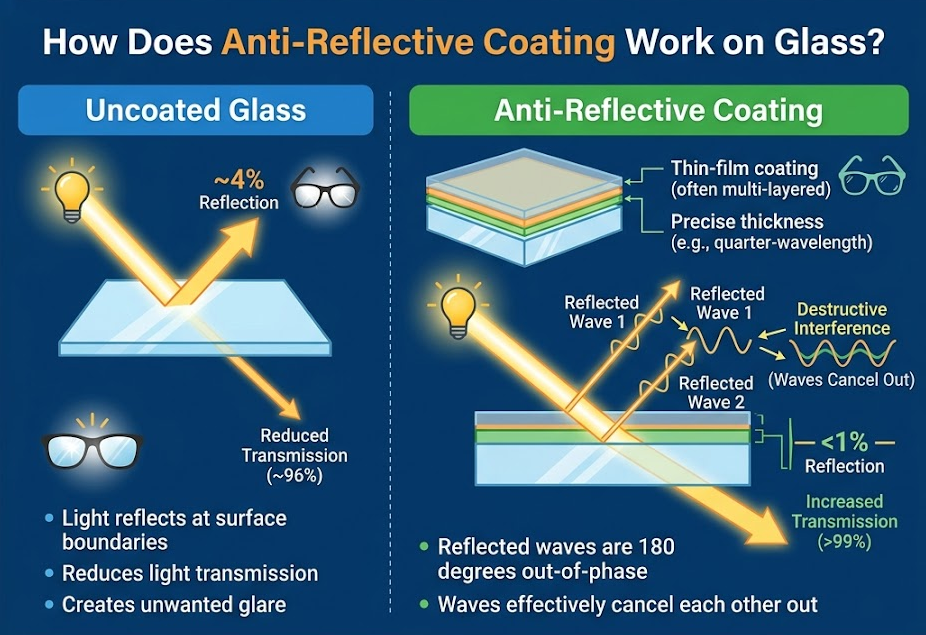

O revestimento antirreflexo funciona segundo o princípio da interferência em películas finas. Quando as ondas luminosas incidem numa superfície de vidro revestida, geram duas reflexões distintas: uma na parte superior da camada de revestimento (a interface ar-revestimento) e outra na parte inferior (a interface revestimento-vidro). Quando estas duas ondas luminosas refletidas estão desfasadas em meio comprimento de onda, anulam-se por interferência destrutiva e a reflexão praticamente desaparece.

A regra do quarto de comprimento de onda

Para ocorrer interferência destrutiva, a espessura do revestimento deve ser igual a um quarto do comprimento de onda da luz no interior da película. A fórmula é simples: O índice de refração ideal para uma refletância nula é a raiz quadrada do índice de refração do substrato de vidro. Para vidro crown convencional (n ≈ 1.52), o índice de revestimento ideal seria √1.52 ≈ 1.23. Como nenhum material durável apresenta exatamente esse valor, o fluoreto de magnésio (MgF2, n=1.38) constitui o melhor compromisso e tem sido o material de referência para revestimentos antirreflexo desde que Olexander Smakula inventou os revestimentos AR baseados em interferência na Carl Zeiss, em 1935.

Valores do índice de refração dos materiais de revestimento

As configurações AR multicamada alternam materiais de índice elevado e de índice baixo. Cada camada é ajustada para um determinado comprimento de onda da luz, de modo a alargar as propriedades antirreflexo a todo o espectro visível. Com base nos dados publicados sobre propriedades ópticas da Optica (anteriormente OSA), os materiais de revestimento mais comuns incluem:

Como é aplicado o revestimento antirreflexo ao vidro

A forma como um revestimento antirreflexo é aplicado à superfície depende da aplicação do vidro ou da lente, do volume de produção e dos requisitos de desempenho. O setor utiliza sobretudo quatro métodos de deposição, cada um com vantagens distintas para aplicações específicas. A pulverização catódica por magnetrão tornou-se o método de referência para aplicações em vidro plano, uma vez que os revestimentos são aplicados numa operação contínua integrada na linha — os painéis de vidro atravessam uma série de câmaras de vácuo sem parar. Conforme documentado na investigação do U.S. Department of Energy sobre revestimentos de vidro, os revestimentos pirolíticos por CVD ligam-se diretamente ao vidro através de ligações covalentes, o que os torna muito mais duráveis do que as alternativas aplicadas por pulverização catódica.

Segundo a nossa experiência no fabrico de vidro com revestimento AR, a escolha entre pulverização catódica e sol-gel depende da economia de escala. Para séries inferiores a 10 000 painéis, a pulverização catódica proporciona um melhor desempenho óptico. Acima desse limiar, o sol-gel torna-se significativamente mais económico — sobretudo para vidro de cobertura de painéis solares. — Equipa técnica da Saiweiglass

Tipos de revestimento antirreflexo para aplicações em vidro

Nem todos os revestimentos AR são iguais. O número de camadas, a escolha dos materiais de revestimento e a gama de comprimentos de onda pretendida influenciam o desempenho. Estas são as principais categorias e as aplicações adequadas a cada uma. Um revestimento monocamada reduz a reflexão da luz em cerca de 4% em cada superfície — uma redução valiosa quando o orçamento é limitado. Os revestimentos AR atuais, que utilizam configurações antirreflexo de banda larga com 4-6 camadas de revestimento, conseguem manter a refletância do sistema abaixo de 0,5% em toda a gama de comprimentos de onda visíveis de 400-700 nm. O número de camadas desejável para um revestimento AR convencional corresponde normalmente a uma estrutura de 4 camadas, com camadas alternadas de SiO2/TiO2. Existem, contudo, métodos mais recentes para revestir substratos de vidro e lentes, como as superfícies nanoestruturadas de olho de traça. Inspiradas nas traças, estas estruturas inferiores ao comprimento de onda criam um gradiente do índice de refração entre o ar e o vidro, eliminando a transição abrupta que provoca a reflexão. Segundo um estudo publicado na Nature Scientific Reports, as superfícies AR de olho de traça reduziram a refletância de 10% para menos de 1% num intervalo de comprimentos de onda de 300-1,600nm.

Vantagens do revestimento antirreflexo no vidro

As vantagens dos revestimentos antirreflexo vão muito além de conferir um aspeto mais transparente à superfície de um vidro ou de uma lente. Eis o que revelam os dados de desempenho nas principais categorias de aplicação.

Transmissão luminosa e redução do encandeamento

Um revestimento antirreflexo diminui a quantidade de luz refletida em cada superfície do vidro. Em conjunto, as superfícies anterior e posterior do vidro não tratado refletem aproximadamente 8% da luz incidente, o que significa que apenas 92% da luz o atravessa. Com um revestimento AR multicamada, a reflexão total desce para bastante menos de 1%, permitindo que mais luz chegue ao lado oposto. Os revestimentos AR oferecem vantagens mensuráveis em aplicações que vão das lentes de óculos, nas quais reduzem a fadiga ocular durante a utilização de ecrãs e a condução noturna, às montras arquitetónicas.

Captação de energia solar

O revestimento AR no vidro de cobertura dos painéis solares aumenta a produção de energia do sistema. Ensaios realizados pelo National Renewable Energy Laboratory (NREL) concluíram que os revestimentos AR aumentam a transmitância ponderada pela radiação solar em 5%, o que pode elevar até 10% a eficiência de captação de energia. Atualmente, mais de 90% dos módulos fotovoltaicos comerciais são fornecidos com algum tipo de vidro de cobertura revestido com AR.

Durabilidade e manutenção

O custo da durabilidade depende em grande medida do método de revestimento e do ambiente. Os revestimentos pirolíticos aplicados durante a produção de vidro float são extremamente duros e resistentes a manchas e à abrasão. Os revestimentos aplicados por pulverização catódica apresentam um excelente desempenho óptico, mas são mais macios. Os revestimentos sol-gel utilizados em painéis solares são concebidos para uma vida útil de 20-30 anos, mas um estudo de campo do NREL com 5 anos de duração documentou um aumento da refletância de 0,6-0,9% em condições de envelhecimento acelerado. Os principais fatores de degradação são a abrasão provocada pela limpeza, a exposição à humidade e a radiação UV. Os revestimentos com camadas superiores hidrofóbicas resistem às dedadas e são mais fáceis de limpar, enquanto os mais delicados exigem um manuseamento cuidadoso.

Onde é utilizado o revestimento antirreflexo — das lentes ópticas ao vidro arquitetónico

Os revestimentos antirreflexo são utilizados em muito mais aplicações do que os óculos. Qualquer setor em que seja importante a passagem da luz, sem perdas, através de um painel de vidro ou de uma lente óptica pode beneficiar da tecnologia AR. Eis como as aplicações do revestimento AR se distribuem por setor.

Como escolher o revestimento antirreflexo adequado para o seu vidro

A seleção do revestimento AR adequado para uma aplicação em vidro ou lentes depende de quatro fatores críticos. É na avaliação incorreta destes fatores que ocorre a maioria dos erros de especificação, podendo o revestimento apresentar um desempenho insuficiente apesar de parecer adequado no papel.

• ✔ Gama de comprimentos de onda de funcionamento — Um revestimento otimizado para luz visível (400–700 nm) não reduz as reflexões no infravermelho. Ajuste a configuração do revestimento aos requisitos espectrais reais.
• ✔ Exposição ambiental — O vidro para exterior exige revestimentos ensaiados segundo os requisitos de durabilidade ambiental da ISO 9211-3:2024, incluindo humidade, ciclos de temperatura (-62 °C a +71 °C) e exposição a UV.
• ✔ Compatibilidade com o substrato — O material da lente e a composição do vidro afetam a aderência. O vidro de borossilicato, o vidro sodo-cálcico e a sílica fundida exigem preparações de superfície distintas antes da aplicação do revestimento.
• ✔ Volume e orçamento — A deposição em vácuo proporciona o melhor desempenho óptico, mas tem um custo mais elevado. O sol-gel é a opção mais económica para vidro de grande área, como o utilizado em painéis solares. Para projetos arquitetónicos de volume médio, a pulverização catódica oferece o melhor equilíbrio.

Solicite dados de ensaio relativos ao substrato de vidro específico que irá utilizar para comparar as propostas AR de diferentes fornecedores — não confie em dados genéricos. O desempenho de uma lente com revestimento antirreflexo ensaiado em vidro ótico BK7 será diferente do obtido com a mesma configuração de camadas sobre vidro sodo-cálcico temperado.
